XLSR50-300普通型三叶罗茨鼓风机

XLSR50-300普通型三叶罗茨鼓风机

产品详情

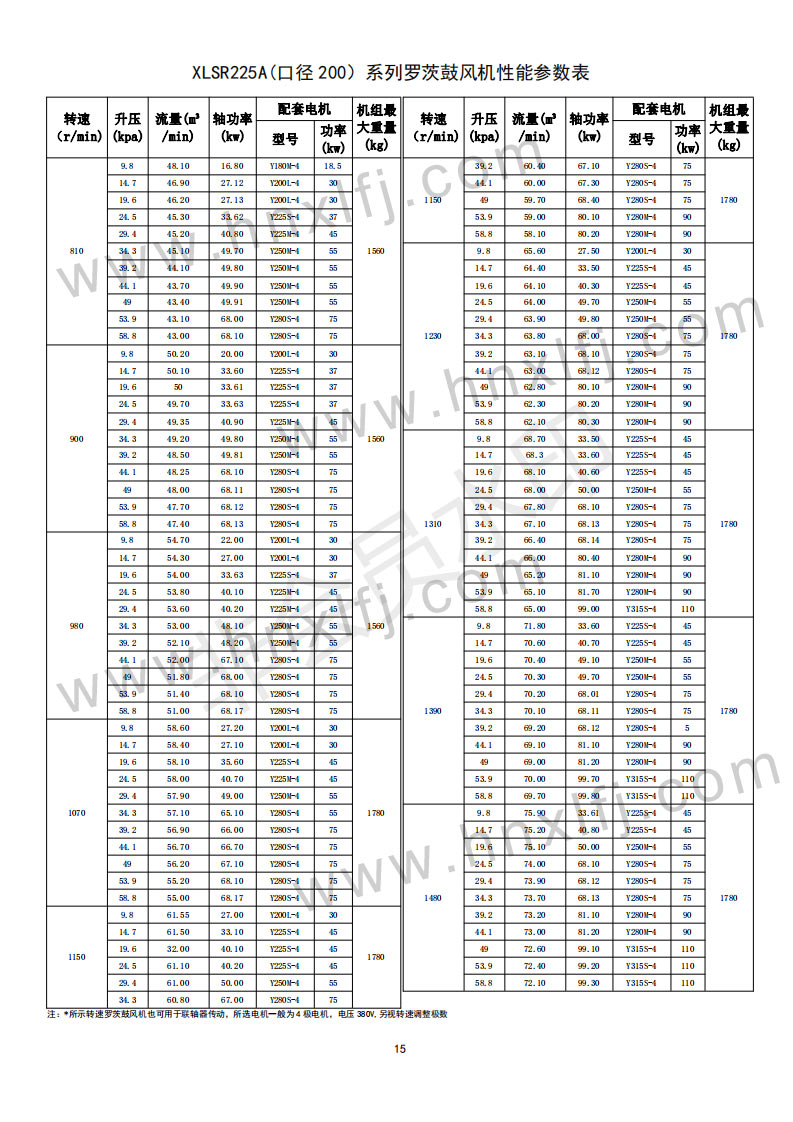

XLSR系列风机性能表说明
性能表示出了风机型号、口径、转速、排风压力、风量的所需要动力的关系。
1.性能表所示风量是标准进风状态下的风量。所谓标准状态,就是温度20℃,**压力1.0332kgf/cm2 (101.3kpa),相对湿度65%。
2.基准状态(温度0℃,**压力1.0332kgf/cm2 (101.3kpa)的风量,一般以Nm3/min表示。在进风压力相同的情况下,可用下式换算成标准状态的风量。
Qs=QN*1.0332
Qs:标准状态风量(m3/min)
QN:基准状态风量(m3/min)
3、可用下式把排风状态风量换算成标准状态风量
Qs=Qd*(1.0332+Pd)/1.0332*(273+ts)/(273+td)
Qd:排风状态风量(m3/min)
Pd:排风压力(kgf/cm2
ts:进风温度(℃)
td:排风温度(℃)
※以上述结果求出分量的排风压力,因此再根据性能表求出风机型号、口径、转速和所需动力。

※有些风机的型号其选定范围是重复的。从经济的角度,应选用小型风机;从噪音的角度,应选用大型风机。


压力/单位换算表

pa
Bar
kgf/cm2
Atm
MmH2O
MmHg(Torr)
1
1*10-5
1.01972*10-5
9.86923*10-6
1.01972*10-1
7.50062*10-3
1*105
1
1.01972
9.86923*10-1
1.01972*104
7.50062*102
9.80665*104
9.80665*10-1
1
9.67841*10-1
1*104
7.35559*102
1.01325*105
1.01325
1.03323
1
1.03323*104
7.60000*102
9.80665
9.80665*10-5
1*10-4
9.67841*10-5
1
7.35559*10-2
1.33322*102
1.33322*103
1.35951*10-3
1.31579*10-3
1.35951*101
1


XLSR型主要参数

※标准附属品

风机口径: 50-300mm  (1)每种型号都有性能表和标准规格,易于选择风机型号

风量:0.6-200 m3/min   (2)包括附件在内,风机主体实行标准化。有完善的批量生产体制,能够随时满足你的要求。

压力:9.8-98kpa           (3)因为有良好的螺旋 结构,又使用同风机匹配的带无声空气滤清器的消声器,风机的运转音比过去低得多。

电机功率:0.75-355kw  (4)转子是经过全面加工的精密产品,加工制作时已经取得了完全的动平衡,几乎没有振动。

                                  (5)采取小型设计,安装面积小。


※标准附属品

●通用底座

●皮带罩

●风机皮带轮、电机带轮、V形皮带

●吸入消声器(带空气滤清器)

●安全阀

●压力表

●润滑油

●地脚螺栓


XLSR 三叶罗茨鼓风机


XLSR系列风机工作原理

罗茨风机为容积式风机,输送的风量与转数成正比。三叶型叶轮每转动一次由2个叶轮进行3次吸、排气,与二叶型相比,气体脉动变少,负荷变化小,机械强度高,噪音低,振动也小。

在2根平行的轴上设有2个叶轮,叶轮与椭圆形机箱内孔面及各叶轮三者之间保持微小的间隙,由于叶轮互为反方向匀速旋转,使箱体与叶轮所包围着的一定量的气体由吸入的一侧输送到排出的一侧。


三叶罗茨风机 工作原理示意图


旧的罗茨风机,无论两叶型、三叶型,其压缩原理是:转子顶端向排风口一线打开的瞬间,排风口的高压空气逆流于机壳之内进行压缩,这种逆流与压缩产生剧烈的压力变化形成了风机的噪音原因。本风机为消除这种因素而研究了螺旋形状。下图就本风机螺旋形状的要点进行说明。


⑴A转子:进风侧整个转子宽度都处于打开并开始循环闭合的状态。排风侧处于环打开并且是打开一半以上的状态。 B转子:进风侧处于循环闭合并接近完全闭合的状态。排风侧处于没有打开但将要打开的状态。


⑵A转子:进风侧转子处于较(1)闭合了一些的状态。斜线示出的三角孔沿机壳遮蔽线循序缩小。排风侧处于已排风完了的状态。B转子:进风侧处于即将到达机壳遮蔽线的状态.排风侧处于排风过程中,三角孔循序打开的状态。

⑶A转子:进风侧和排风侧都处于闭合状态,但排风侧处于即将打开的状态。B转子:进风侧刚刚进入闭合行程,处于循序闭合的状态。排风侧已循序打开,即将到达全开状态。

注:斜线所示部分是进排风口的开口部分。
